ハイドロゲル薄膜の立体構造を使った流路型デバイスの作製に成功
～オンチップ型の人工臓器モデル創製への可能性～

日本電信電話株式会社（本社：東京都千代田区、代表取締役社長：澤田純、以下　NTT）は、生体適合性の高いハイドロゲル（※１）薄膜を固体基板上で管状に変形させ、マイクロ流路として用いることで、流路の変形や分子の透過といった生体内の環境を模倣できる流路型デバイスの作製に成功しました。臓器のような生体組織を人工的に再現するためには、細胞の培養環境を生体内の環境に近づけることが重要です。本成果は、固体基板上で生体と類似した環境を創り、細胞を培養できる基盤技術を実証したものであり、細胞生物学のための培養基材やOrgan-on-a-chip（※２）の創出につながるものと期待されます。
　今回NTTでは、医療用材料として広く使われているハイドロゲルの１つである、ポリアクリルアミドゲル（※３）の薄膜を、ガラス基板の接着/非接着パターン上に形成することで、座屈剥離（※４）に基づいて3次元構造化できることを見出しました。この構造は、ハイドロゲルが水を吸って膨潤する力を使って、自発的に作りあげることができます。また、乾燥などによってハイドロゲル内の水分量を減らし、可逆的に消失させることも可能です。膨潤性はハイドロゲルの一般的な性質であるため、今回の構造化手法は、様々な種類のハイドロゲルに汎用的に使用できます。
　本技術では、ハイドロゲルの硬さや厚み、剥離パターンに応じて、様々な3次元形状の構造を作ることができ、大面積に再現性良く作製することが可能です。また、線状の剥離パターンから、ハイドロゲル薄膜が線状に浮き上がった流路構造を作り、空気や液体を注入できる流路型デバイスとして機能することを実証しました。外部からハイドロゲル流路への圧力を調整することで、生体内の変形挙動に類似した、流路の大変形や周期的な拍動変形の特性を見出しました。加えて、流路内壁や流路外部で筋芽細胞（※５）の長期培養に成功し、流路の形状に沿った3次元的な生体模倣構造の形成や、流路の外側にある細胞への局所的な薬剤刺激に成功しました。得られた知見は、幹細胞を用いた再生医療や、薬剤スクリーニングのためのOrgan-on-a-chipの他、バイオデジタルツイン（※６）の設計に必要な人工臓器モデルの実現に向けた基盤技術に繋がるものと期待されます。
　これらの成果は、米国科学誌「ACS Applied Materials & Interfaces」2019年6月15日号、および英国科学誌「Lab on a Chip」2021年4月6日号に掲載されました。

【研究の背景】

細胞を3次元に組み上げ、臓器のような高度な生体機能を人工的に再現する技術は、細胞生物学や再生医療、創薬などの分野で需要が高まっています。細胞本来の機能を発現させるためには、細胞を取り巻く環境を生体内に近づけることが重要です。特に細胞の足場となる材料は、3次元的に形状を制御できること、生体内と同様のずり・伸縮刺激を再現できること、成長因子（※７）や老廃物といった分子の透過が可能であること、などの条件を満たす必要があると考えられています。こうした要件を満たす材料の一つに、高い生体適合性を示すハイドロゲルがあります。ハイドロゲルは網目状の高分子に大量の水が保持された柔らかい材料であり、臓器や軟骨など私たちの身体と似た物質を透過する性質を示すため、細胞培養の足場材料として広く研究されています。一方で、一般的にハイドロゲルは脆弱で壊れやすく、それ単体でマイクロメートルスケールの微小で複雑な3次元構造や自立した中空構造を作製し、機械的な刺激を加えることは困難とされていました。加えて、水を吸って膨らむ膨潤性のため、この大きな体積変化を固体基板上で支えることが難しいという問題がありました。
　近年の加工技術の進展により、ハイドロゲルを3次元構造へと成形する手法が報告されています。しかしながら、血管や腸管のように大きく変形する薄膜管状構造の作製は、技術的に難しく、用いる材料の制約もありました。様々な機能を有する幅広い種類のハイドロゲル薄膜に対して、汎用的に3次元構造へと成形できる手法を確立できれば、高い伸縮性・物質の透過性・生体適合性を持った生体の臓器に類似の構造を作製することが可能となります。生体内を模倣した細胞培養基材として、Organ-on-a-chipや再生医療、創薬スクリーニングなどの応用に繋がることが期待できます。

【研究の成果】

本研究では、従来、制御が困難であったハイドロゲルの膨潤に着目し、膨潤を逆に利用した構造化手法を考案することで上記の問題を解決しました。伸縮性、物質透過性、生体適合性を有するポリアクリルアミドゲルの薄膜を、ガラス基板上へパターン状に接着し、水中で膨潤させることで座屈剥離に基づく3次元構造を作製しました（図１、動画１）。得られた構造は膨潤度に応じて可逆的に変化させることができます。また、ハイドロゲルとガラス基板の接着パターンは、汎用的なリソグラフィー技術を用いて簡便かつ大面積で制御することが可能です。その一例として、線状の剥離パターンから、ハイドロゲル薄膜が線状に浮き上がった流路構造を作製することに成功しました。この流路構造とポンプを送液チューブで接続し、空気や液体を注入可能な流路型デバイスとして利用できることを実証しました。本デバイスは、ポンプの圧力を調節することで、ハイドロゲル流路の変形挙動を制御することが可能です。さらに、流路内部および外部での長期的な細胞培養にも成功しました。流路内部での細胞培養の成功は、人工的な臓器形成のための鋳型として応用する技術として期待できます。一方、流路の外側にある細胞に対しては、ハイドロゲルの物質透過性を活かして、流路へ薬剤を注入することで、外側にある細胞への局所的な化学刺激を実現しました。

【技術のポイント：座屈剥離によるハイドロゲル薄膜の構造化と流体デバイスへの展開】

＜技術のポイント（１）：座屈剥離に基づくハイドロゲル薄膜の3次元構造化と制御＞

座屈剥離により形成される3次元形状は、剥離パターンやハイドロゲル薄膜の硬さや厚みに応じて形成位置や細かい形状を制御することができます。例えば、剥離パターンをストライプ状やハニカム状に設計すると、直線状または複雑な合流流路を作製することができます（図２(a)）。また、ストライプ状の剥離パターン幅やハイドロゲルの硬さを変化させて、直線、蛇行、2重周期蛇行など、様々な3次元形状に制御可能です（図２(b)）。
　本手法は様々な種類のハイドロゲルに適応することができます。刺激に応じて膨潤度が変化する刺激応答性ゲルを用いると、その3次元構造を外部刺激に応じて動的かつ可逆的に制御できることを実証しました。例えば、電解質に応答して膨潤度が変化するハイドロゲル構造の微細な制御や、温度に応答して膨潤度が変化するハイドロゲル構造のスイッチングに成功しています。（図３、動画２）

＜技術のポイント（２）：流路型デバイスへの展開＞

線状の剥離パターンを設計することで、ハイドロゲル薄膜とガラス基板とで囲まれた流路構造を作製することができます。この流路構造へ耐水パテと固定冶具を用いて送液チューブを接続してポンプにつなぐと、圧力で送液可能な流路型デバイスとして動作します（図４(a)）。ここでは、圧力で大変形する薄膜型デバイスと、外側をゲルでさらに被覆して変形量を調節した積層型デバイスの2種類を作製しました（図４(b)）。外から加える圧力を変化させると、大変形や周期的な拍動変形を繰り返す特性を実証し、生体内の変形を模倣できる機能を確認しました（動画３）。

＜技術のポイント（３）：流路内外における細胞の長期培養と薬剤透過による局所刺激＞

ハイドロゲルは生体適合性が高いため、流路を足場とした細胞の長期的な培養を可能とします。流路内で筋芽細胞を培養すると、流路の内壁に沿って細胞が3次元的に広がっている様子が観察されました（図５（a）、動画４）。また、前述した積層型デバイス上で筋芽細胞を培養し、流路内へアセチルコリン（※８）の薬剤を注入すると、ゲルの物質透過性により薬剤が外側の細胞にまで到達し、局所的に化学刺激ができることを実証しました（図５(b)）。薬剤によって刺激された細胞を蛍光で可視化した結果、流路の直上から波状に刺激されていく様子が観察されました（動画５）。

【今後の展開】

今回、ガラス基板にパターン状に接着したハイドロゲル薄膜を膨潤させ、座屈剥離に基づく3次元構造を自在に形成する技術を考案しました。さらに、得られた構造をポンプと接続した流体デバイスでは、生体内と類似した変形性と物質の透過性を備えた、生体適合性の高い細胞培養基材として利用できることを示しました。本手法は、幹細胞を用いた再生医療や、薬剤スクリーニングのためのOrgan-on-a-chipへの応用に加えて、バイオデジタルツインの設計に必要な人工臓器モデルの実現に向けた基盤技術に繋がるものと期待されます。

【論文掲載情報】

著者名：R. Takahashi, H. Miyazako, A. Tanaka, Y. Ueno

タイトル：Dynamic Creation of 3D Hydrogel Architectures via Selective Swelling
Programmed by Interfacial Bonding

論文誌名：ACS Applied Materials & Interfaces

掲載日時：2019年6月15日（米国時間）

著者名：R. Takahashi, H. Miyazako, A. Tanaka, Y. Ueno, M. Yamaguchi

タイトル：Tough, Permeable and Biocompatible Microfluidic Devices
Formed through the Buckling Delamination of Soft Hydrogel Films

論文誌名：Lab on a Chip

発刊日時：2021年4月6日（英国時間）

【行った実験の説明】

ガラス基板の表面を接着分子である３－（メタクリロイルオキシ）プロピルトリメトキシシラン（※９）で処理することで、ハイドロゲル薄膜と化学的に接着できます。本研究では、リソグラフィー技術でガラス表面の接着分子をパターニングし、その基板上で厚み30~120μｍ程度のポリアクリルアミドゲルを合成しました。接着分子がある場所はガラス基板とハイドロゲルが強固に接着し、接着分子がない場所は簡単に剥離します。その後、ハイドロゲル薄膜を膨潤させると、パターンに応じて剥離しつつ折れ曲がった（座屈）3次元構造へと変形させることができます（座屈剥離）。今回は線状の剥離パターンを用いることで、ハイドロゲル薄膜が浮き上がった流路構造を作製しました。

【図表】

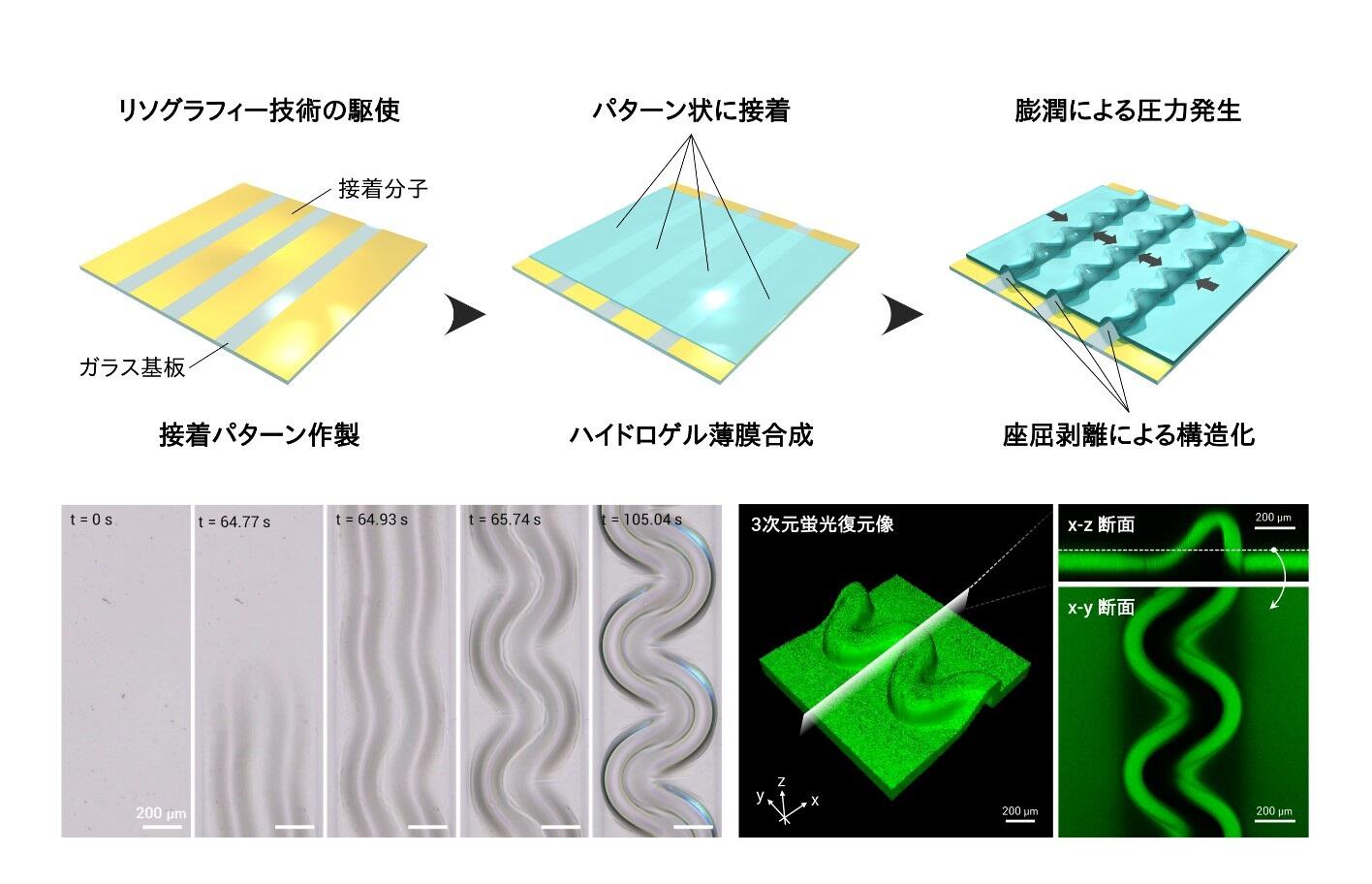

図１：座屈剥離によるハイドロゲル薄膜の3次元構造形成

ガラス基板表面にリソグラフィー技術で接着分子のパターンを作製し、その上でポリアクリルアミドゲルを合成することで、両者がパターン状に接着します。これを水中で膨潤させることで圧力が発生し、接着分子のない所で座屈剥離による3次元構造を成します。

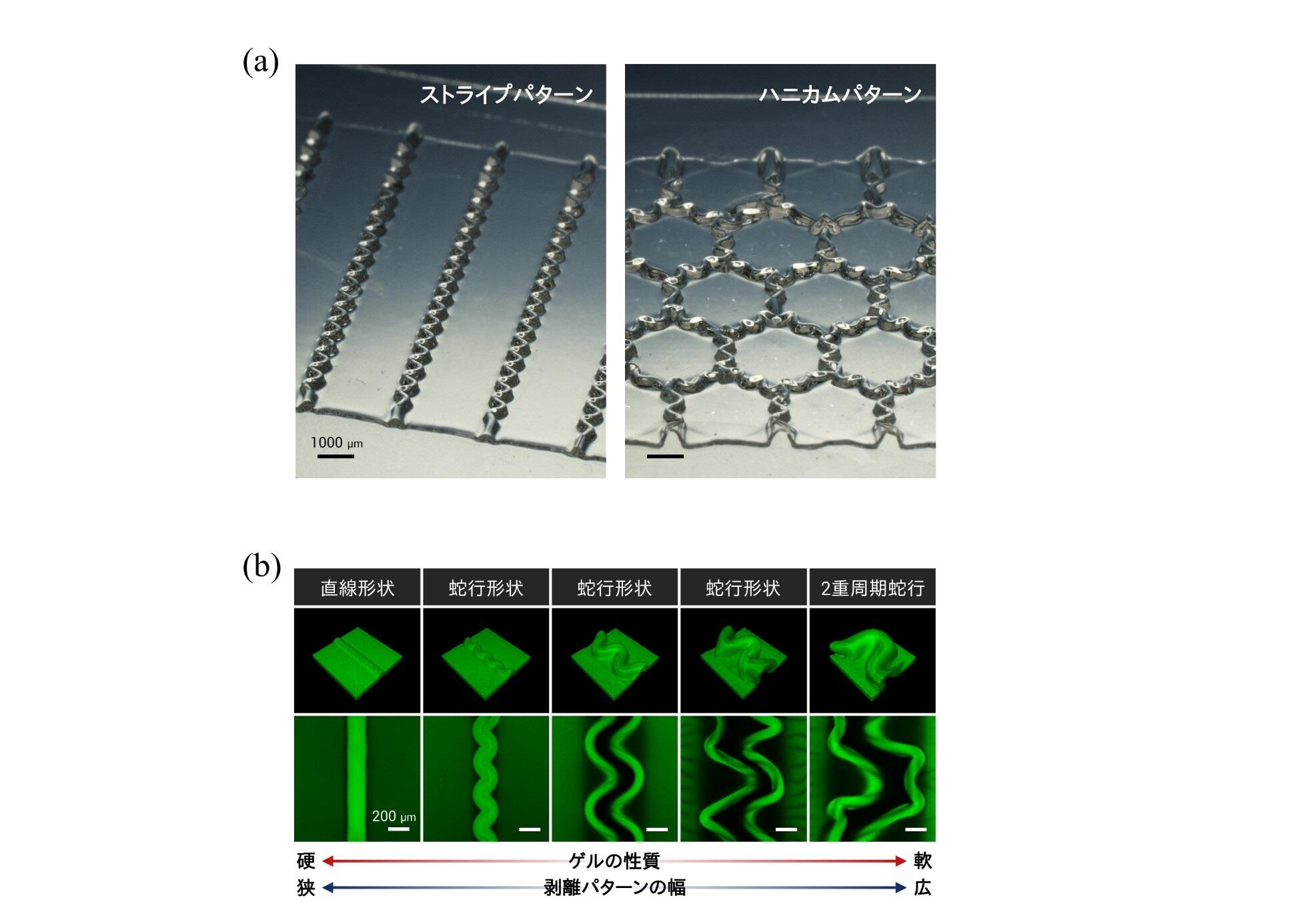

図２： 3次元構造の形状制御

剥離パターンにより自在に3次元構造を形成可能です。
ゲルの性質や剥離パターンの幅を調整することで、3次元構造の形状を容易に制御可能です。

図３：刺激応答性ハイドロゲルを用いた3次元構造の動的・可逆的制御

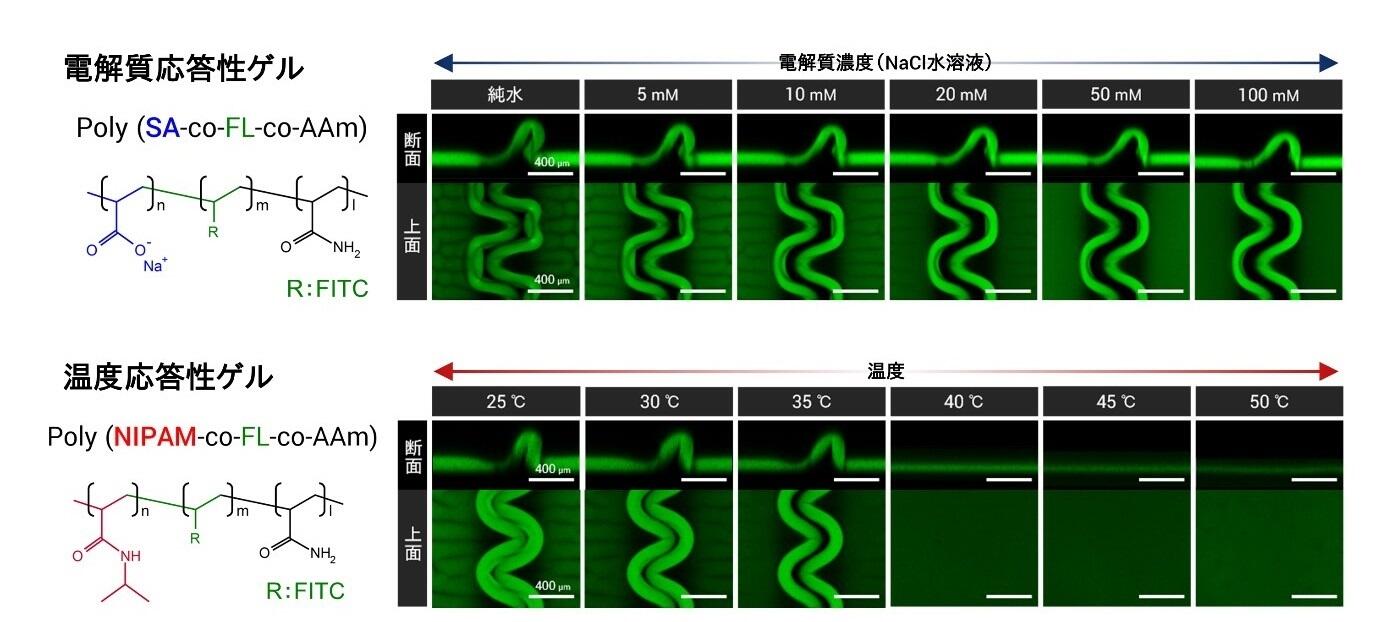

座屈剥離による3次元構造形成は、様々な種類のハイドロゲルに汎用的に使用することができます。刺激に応じて膨潤度を変化させることができる刺激応答性ハイドロゲルを用いると、形状を動的・可逆的に制御することが可能です。例として、電解質応答性ゲルを用いた構造の微細制御や、温度応答性ゲルを用いた構造のスイッチングを示しています。

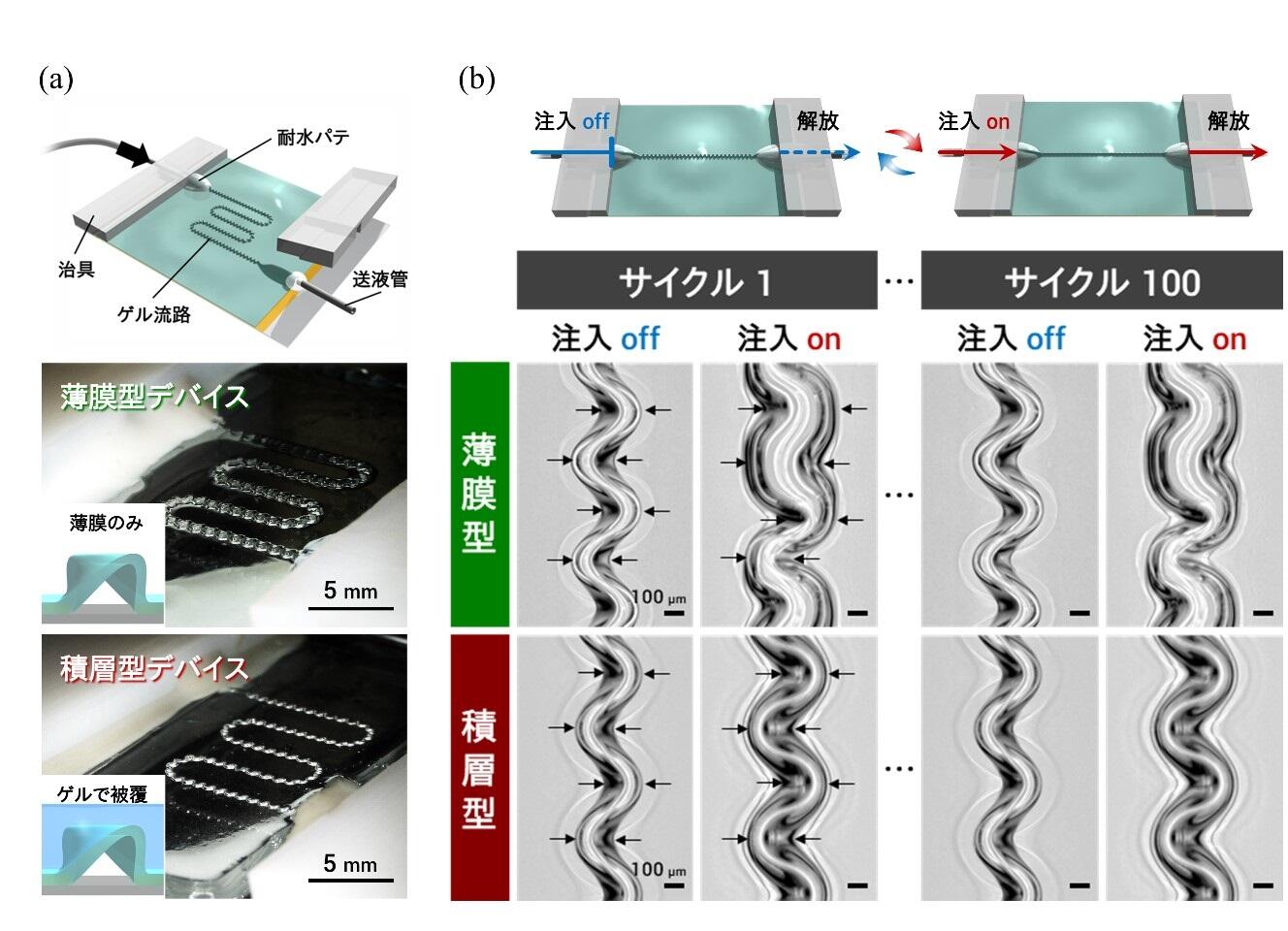

図４：流路型デバイスへの展開

ガラス基板上でのハイドロゲル薄膜を用いた流路型デバイス構造を示しています。本研究では、圧力で大きく変形が可能な薄膜型デバイスと、追加のゲルで被覆することで変形量を調節可能な積層型デバイスの2種類を作製しました。
デバイスへ一定流量の空気を注入した際の変形挙動を示しています。薄膜型デバイスは大きく変形し、積層型デバイスは形状を保ちながら精緻に動的挙動を制御できます。空気注入と停止を100サイクル繰り返しても破壊されることはなく、いずれのデバイスも高い強靭性を示しています。

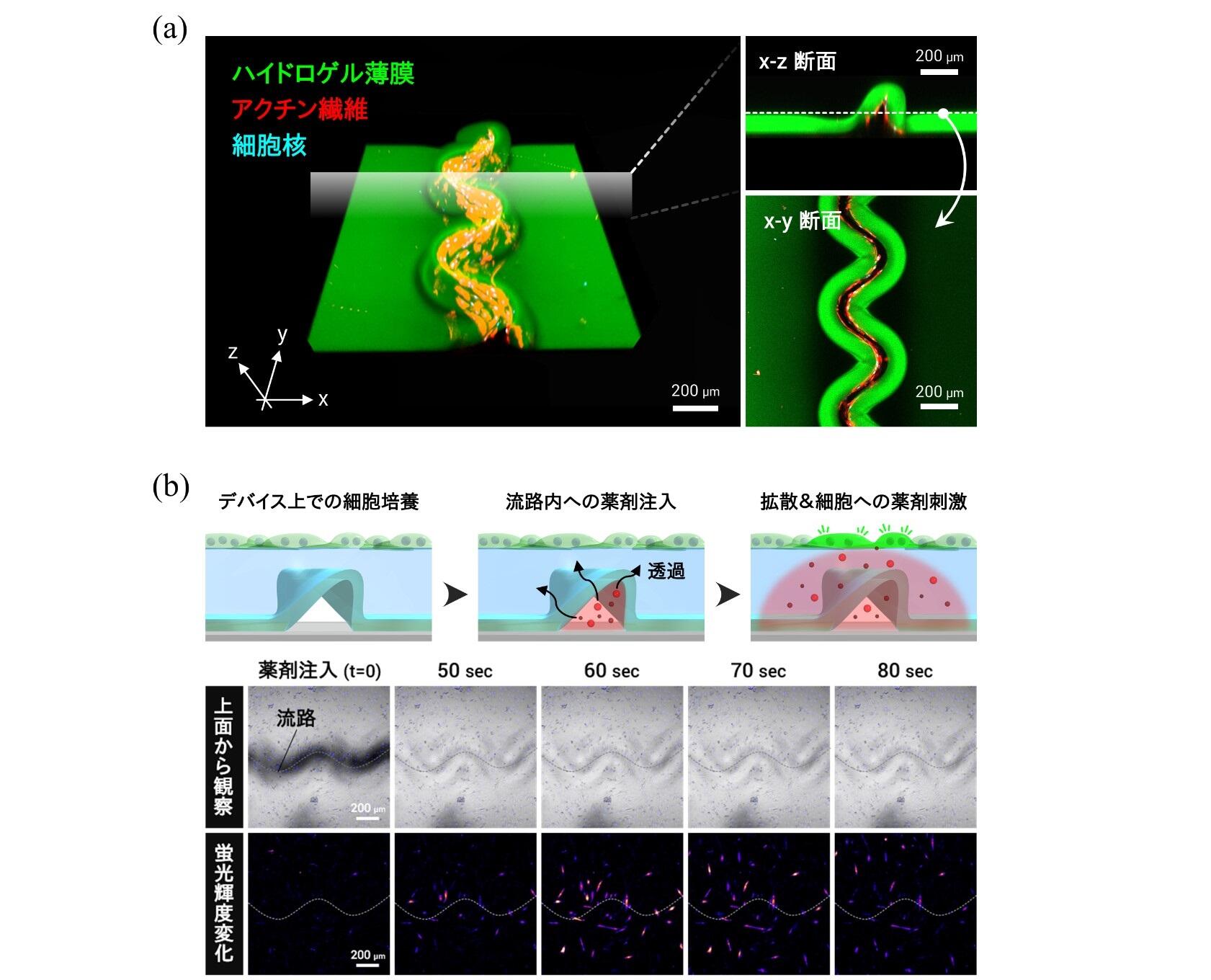

図５：ハイドロゲル流路を基材とした筋芽細胞の培養

流路構造を培養基材とすることで、流路内壁に沿った3次元的な細胞培養が可能です。
ハイドロゲルの物質透過性により、流路内に注入された低分子は、ゲル内をすり抜けていくことが可能です。積層型デバイス上で細胞を培養し、流路内へ薬剤を注入、ゲル内を透過して細胞に到達することで細胞を局所的に刺激することができます。刺激によって増加した細胞内のカルシウム濃度を、カルシウム指示薬（※１０）を用いて蛍光で可視化すると、流路から波状に細胞が刺激されていく様子が観察されました。
