オールCMOSの300GHz帯フェーズドアレイ送信機を開発
－100Gbps超のデータ速度を達成、6G無線機の実現へ大きく前進－

【要点】

【概要】

●開発の背景

300GHz帯は利用可能な広大な周波数帯域が残されていることから、100Gbps以上の超高速6G無線通信サービスの実用化が期待されている。しかしながらこのような高い周波数では、空間伝搬損失を補うだけの十分高い送信電力を有する送信機の実現が課題となっている。この課題を解決するために、複数のアンテナの出力を合成・制御することでアンテナ利得を高めビームステアリング（用語4）を可能にする、2次元フェーズドアレイ技術の研究が進められてきた。しかし十分な送信電力を確保するためには、それぞれの送信回路の出力電力を確保する必要がある。フェーズドアレイは多くの送信回路を必要とするため、安価で量産性・集積化に優れるシリコンCMOSプロセスの活用が非常に有効であるが、シリコンCMOSプロセスによるトランジスタの動作周波数の制限から、これまでこの周波数帯で高性能の電力増幅器を実現することは一般的には困難であった。
　そこで、CMOS集積回路ではミキサや逓倍器から直接アンテナを駆動する回路方式が検討されてきたが、十分な出力電力が得られないために電力効率が下がり、またチップ面積が大きくなるなど、面積効率・コストの観点からも十分なものではなかった。すなわち、電力増幅器が搭載されていないこれまでの300GHz帯フェーズドアレイICでは十分な性能が得られていなかった。そのため、300GHz帯においても電力増幅器でアンテナを駆動するCMOSフェーズドアレイICの実現が大きく期待されていた。

●研究成果

今回の研究で開発した300GHz帯フェーズドアレイ送信機は65nmのシリコンCMOSプロセスを用いて設計した。CMOSでも300GHz帯で動作する電力増幅器を実現するために、基本となるトランジスタのレイアウトを新たに最適化した。その結果、レイアウト最適化による寄生抵抗・容量の低減により、250-300GHz帯での利得が従来に比べて大きく向上した（図1）。これにより、300GHz帯での電力増幅器の設計が可能となった。本トランジスタを用いて設計した増幅器は、237-267GHzで20dB以上の利得を有し、251GHzで-3.4dBmの飽和出力電力を達成した。また、300GHz帯雑音評価系を構築して増幅器の雑音測定を行い、雑音指数実測値15dBが得られた。送信機ICには、本トランジスタを用いた電力増幅器でオンチップのアンテナを直接駆動する増幅器ラストの構成（用語5）を採用した。また、サブハーモニックミキサ、移相器、4逓倍器付きのLO回路の構成を工夫し、従来の5分の1の面積に小型化することに成功し、4系統の送信回路を3.8mm×2.6mmの1チップに集積した。

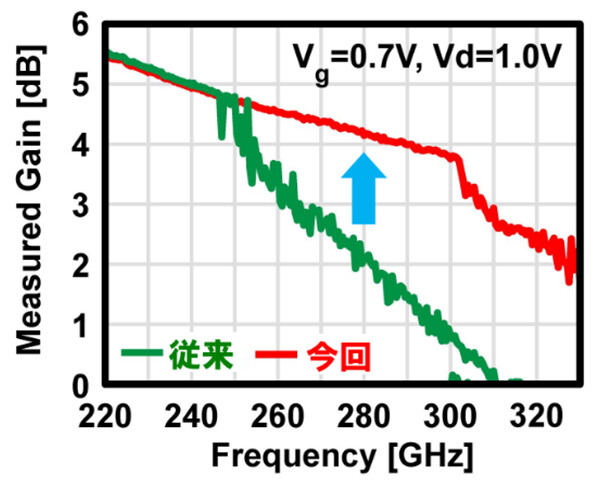

図1. 従来のCOMSトランジスタとレイアウト最適化後のトランジスタの利得の比較

次に実際に、65nmシリコンCMOSプロセスを用いて300GHz帯送信機ICチップを作製した（図2）。このチップのアンテナ部は、イオン照射により基板を高抵抗化することで、損失を低減している。この4系統の送信回路を有するCMOS ICチップをプリント基板上に4つ並べて実装することで、16アレイのフェーズドアレイ送信機を構成した。さらにこの基板を4枚重ねて張り合わせることで、16×4の2次元フェーズトアレイ送信機を実現した（図3）。ICチップは50μmに薄化して基板共振の影響を最小化すると同時に、基板からアンテナ部を0.4mm飛び出す形で実装することでオンチップアンテナの放射信号の反射の影響を低減している（図4）。

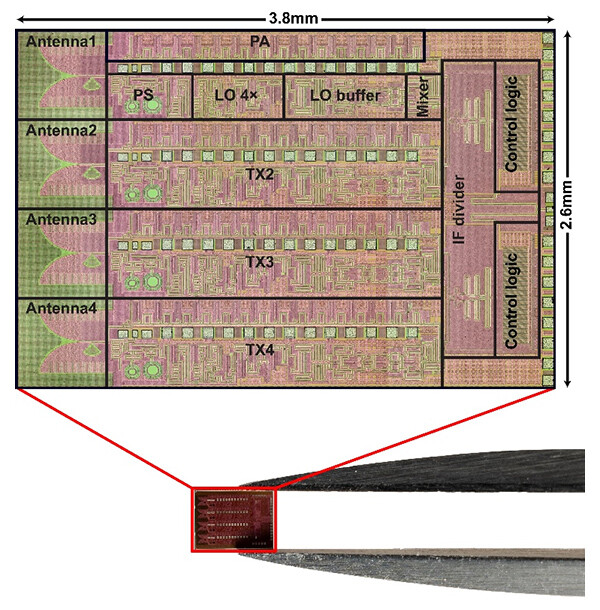

図2. 作成した300GHz帯送信機ICのチップ写真

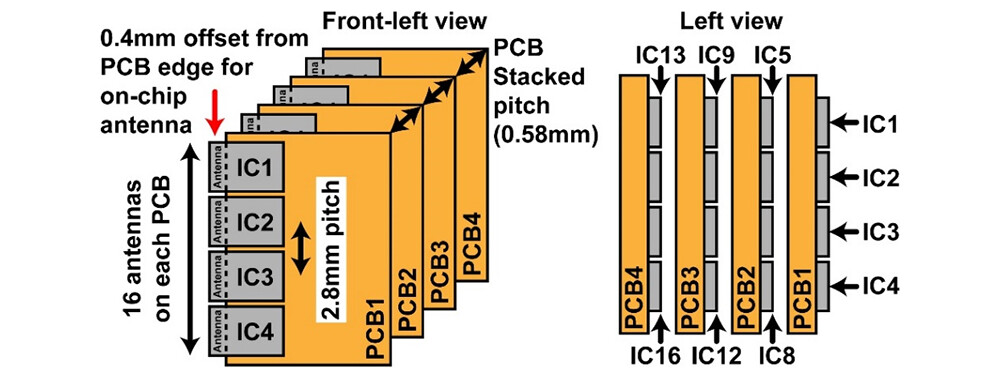

図3. フェーズドアレイ送信機の基板構成

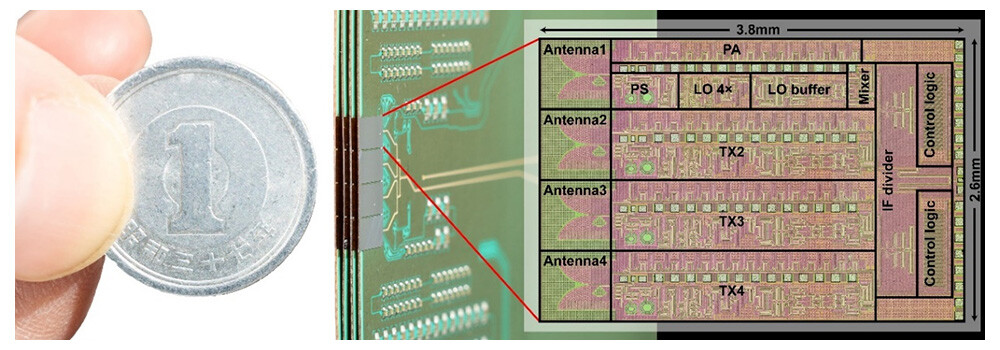

図4. フェーズドアレイ送信機の写真（チップ実装部）

開発した送信機の性能評価のために、オンチップアンテナを除いた1系統の送信回路の送信レートを高周波プローブにより測定したところ、16QAM（用語6）変調時に108Gbps、32QAM（用語7）変調時に95Gbpsとなり、100Gbpsを超える送信レートが確認できた。また、50cmの距離での4系統の送信回路によるアンテナビームパターンは、120°の角度掃引において設計値と非常によく一致し、フェーズドアレイ動作が可能であることが確認できた。

●社会的インパクト

本研究で開発されたテラヘルツ帯フェーズドアレイ送信機はアンテナを含め全てCMOS集積回路で実現している。安価で量産性に優れたCMOSプロセスで300GHz帯の送信機を世界で初めて実現できたことで、同周波数帯を用いた6G高速無線機の実現に大きく貢献することが期待できる。

●今後の展開

今後は本研究をさらに進め、より多くの送信回路を集積化したより大規模なフェーズドアレイ送信機の開発を目指す。そうした送信機によって、さらに長距離での超高速無線通信が可能となり、300GHz帯の基地局等への展開を通して、6G高速無線システムの普及に貢献することができる。

【用語説明】

^（1）テラヘルツ帯：5Gなどで用いられるミリ波帯より高い、300GHzから3,000GHz（3THz）の周波数帯。テラヘルツ帯を用いる通信規格としてはIEEE802.15.3dが知られている。IEEE802.15.3dでは252-325GHzの周波数帯を用いるため、252-300GHzの周波数帯も含めて広義にテラヘルツ帯と呼ばれることが多い。

^（2）フェーズドアレイ：複数のアンテナへ位相差をつけた信号を給電する技術。ビームステアリングの実現に利用される。

^（3）6G：第6世代移動通信システム。第5世代移動通信システム（5G）の次の世代の移動通信システム。

^（4）ビームステアリング：アンテナの指向性パターンを制御する技術。通常、フェーズドアレイを用いて電気的に制御する。

^（5）増幅器ラストの構成：送信回路において、最終出力段が電力増幅器となっている構成。通常最終出力段はアンテナなどの駆動電力を得るために電力増幅器が用いられるが、CMOSプロセスでは300GHz帯のような高い周波数での電力増幅器の実現が難しく、これまでの研究開発報告では、ミキサや逓倍器が最終段となるミキサラスト構成や、逓倍器ラスト構成が用いられており、増幅器が最終段となる増幅器ラスト構成はこれまで実現されていなかった。

^（6）16QAM：16 Quadrature Amplitude Modulationの略。搬送波の振幅および位相変化の16値を用いる変調方式。

^（7）32QAM：32 Quadrature Amplitude Modulationの略。搬送波の振幅および位相変化の32値を用いる変調方式。

【発表予定】

この成果は2月18日～22日にサンフランシスコで開催される「2024 IEEE International Solid-State Circuits Conference (ISSCC 2024) : 2024年米国電気電子学会 国際固体素子回路会議」における講演セッション「Session 24 - D-Band/Sub-THz Transmitters and Sensors」にて「A 236-to-266GHz 4-Element Amplifier-Last Phased-Array Transmitter in 65nm CMOS」の講演タイトルで、現地時間2月21日午前10時55分から発表される。

（講演情報）
講演セッション：Session 24 -D-Band/Sub-THz Transmitters and Sensors
講演時間：現地時間2月21日午前10時55分
講演タイトル：A 236-to-266GHz 4-Element Amplifier-Last Phased-Array Transmitter in 65nm CMOS
