マルチコア光ファイバーを用いた世界最高容量の192コア海底ケーブルシステムを開発
～海底ケーブル構造を変えずに通信容量を4倍に拡大～

発表のポイント：

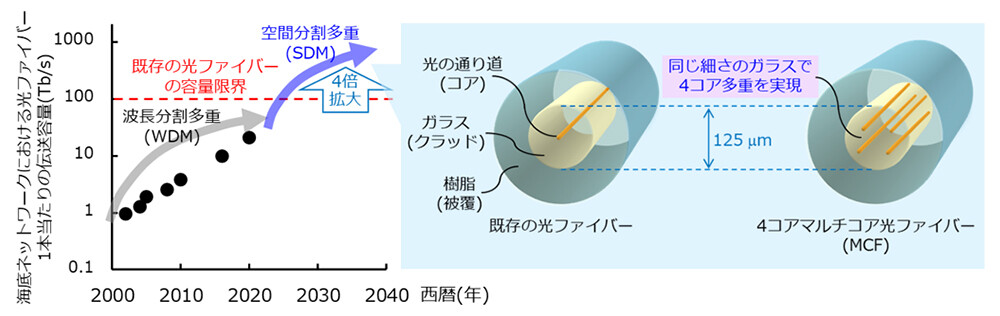

図1：既存光ファイバーの容量限界を超える4コアマルチコア光ファイバー

1. 背景

NTTは、IOWN構想^※3の大容量光伝送基盤を実現する要素技術の1つとして、1本あたりの光ファイバーの容量限界を超えるMCFの研究開発を進めています。これまでに、現在の光ファイバーと同じ細さのガラスの中に、4個の光の通り道を多重した4コアMCFの研究開発を推進してきました（図1）。4コアMCFの通信ネットワークへの商用導入に向けては、海底ケーブルを適用先の1つとして検討を進めてきました。海底ケーブルには、5Gや生成AI、動画視聴等の普及に伴う通信需要の増加に対応するため、さらなる容量拡大が求められています。海底ケーブルの敷設には、敷設ルートの海洋調査からケーブルの設計・製造、敷設船によるケーブル敷設工事まで多くの工程が必要となり、多大なコストを要します。そのため海底ケーブル1本あたりの通信容量を4倍に拡大できれば、敷設コストを従来の4分の1に削減できます。
　海底ケーブルの通信容量は、収容する光ファイバーの心数を増やすことで拡大できます。しかし、収容スペースには制限があり、現在の収容心数は既に海底ケーブル上限の48心に達しています。また、海底ケーブルは、水深8,000mの超高圧に耐える耐圧性、25年以上の長期運用を前提とした信頼性および敷設船等の設備インフラへの適合性をすべて満たすよう設計・製造されており、ケーブル径を太くすることで光ファイバーの収容数を増やすことは困難です。
　これらの背景から、既存の海底ケーブル構造を変えずに通信容量拡大を実現するMCFの活用が期待されていました（図2）。
　NTTはこれまで、既存の光ファイバーと同じ細さを維持することで、既存のケーブル構造との適合性や接続インターフェース、既存光ファイバーとの光学互換性を満たす4コアのマルチコアファイバーを提案・実現してきました。一方で、このMCFを用いた海底ケーブルを商用導入するための課題として、4コアMCFの海底ケーブルへの実装や、海底ケーブルと陸上ケーブルの接続物品、海底ケーブル同士の接続物品、通信局内で伝送装置と接続するために既存光ファイバーへの接続を行う成端架の通信設備が必要不可欠でした。
　今回NTTでは、4コアMCFの海底ケーブルへの実装に加え、海底ケーブルの建設を可能とするジョイントボックスおよび局内接続架の物品ラインナップを開発しました（図3）。

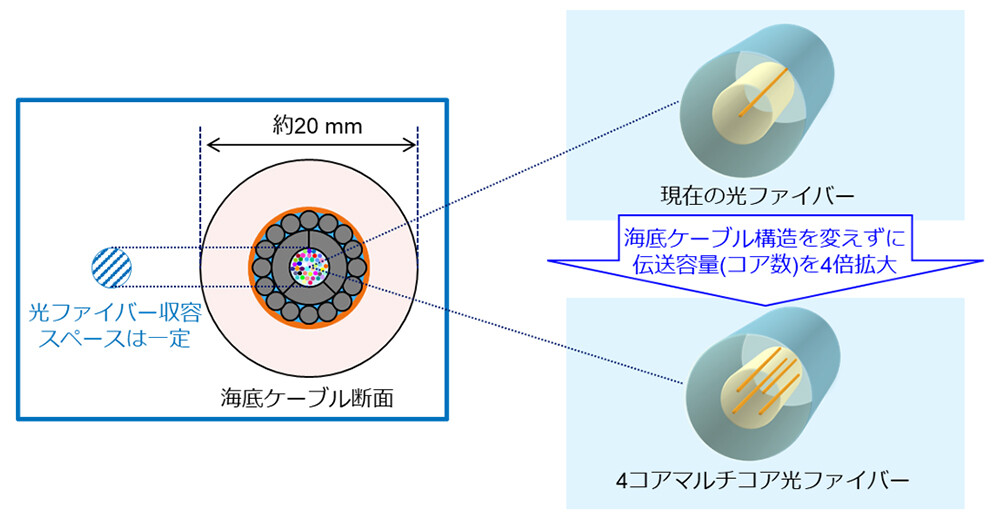

図2：海底ケーブル構造と4コアMCFによる容量拡大

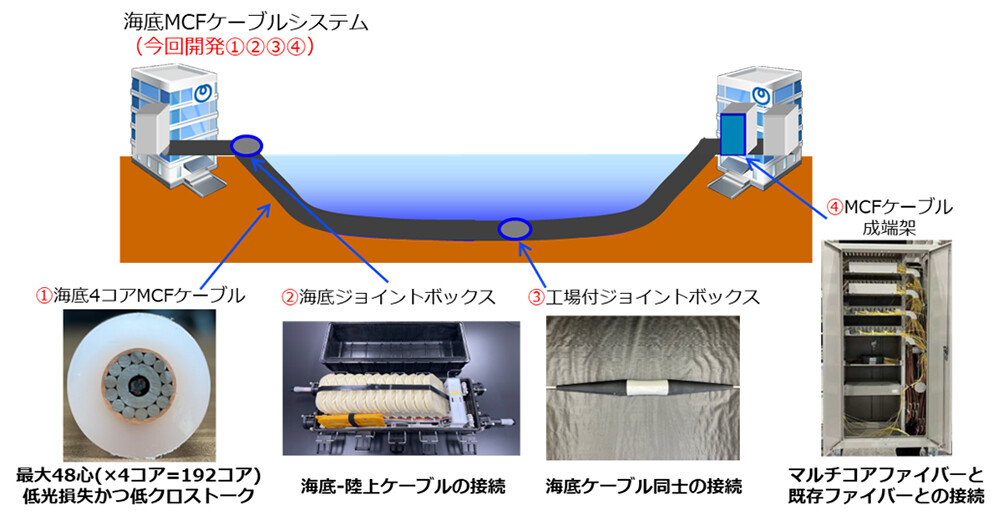

図3：海底MCFケーブルシステム構成と開発物品

2. 開発概要と成果

海底MCFケーブルシステムは、ネットワーク構築要素として、海底ケーブル本体に加え、海底–陸上ケーブルの接続や海底ケーブル同士の接続を行うジョイントボックス、ならびに通信局内で伝送装置と接続するための既存光ファイバーとMCFを接続する成端架から構成されます。これらの構築要素を商用利用可能な水準まで開発することで4コアMCFを適用した大容量な海底ネットワークの経済的な整備が実現できます。

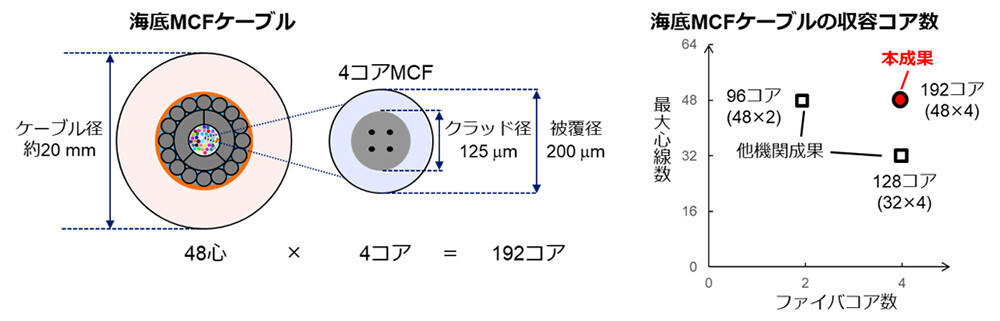

図4：開発した海底4コアMCFケーブルとその収容コア数

3. 今後の展開

本研究では、既存の海底ケーブル構造を維持したまま通信容量を4倍に拡大できる192コア海底ケーブルシステムと、その商用導入に必要な関連物品を開発しました。これにより、大容量海底ネットワークの経済的な整備が可能となります。今後は、2029年頃の実用展開をめざし、海底ネットワークの大容量化と持続的な通信基盤の高度化に貢献してまいります。

4. 関連する過去の報道発表

【用語解説】

^※1マルチコア光ファイバー（MCF：Multi-core fiber）
1本の光ファイバーに複数の光の通り道（コア）が存在する光ファイバーです。従来の光ファイバーの性能限界を打破し、超大容量光通信を実現する次世代の光ファイバーとして研究開発が盛んに進められています。
研究開発の例：https://group.ntt/jp/newsrelease/2017/08/08/170808b.html

^※2成端架
屋外から引き込んだ光ファイバーケーブルを通信局舎内で収容・配線・接続する専用ラックです。

^※3IOWN（Innovative Optical and Wireless Network）構想
https://www.rd.ntt/iown/index.html

^※4側面画像調心技術の研究開発
https://group.ntt/jp/newsrelease/2024/11/15/241115a.html
