世界初、核融合炉のプラズマ予測・制御のための高頻度リアルタイム通信の実現
～QSTとNTTがフュージョンエネルギーの実用化を支える通信技術を共創～

発表のポイント：

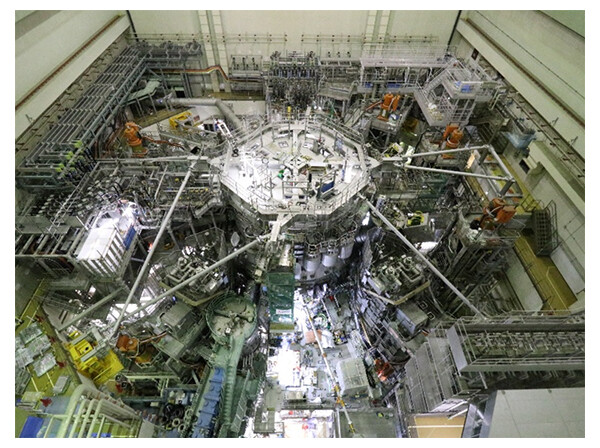

JT-60SA全景

1. 背景

革新的な環境エネルギーであるフュージョンエネルギーの原型炉実現に向けて、世界的に最も進展しているトカマク型核融合炉では、様々な計測器からプラズマの状態をリアルタイムでデータ収集し、制御ネットワークを通して、プラズマの位置形状や不安定性、密度や温度等の制御を行います。特に原型炉を含む将来の核融合炉では、高い圧力のプラズマで急速に大きくなる不安定性を制御する必要があり、そのために様々な計測情報を含むデータを安定的に100マイクロ秒以下という高い頻度で安定的にデータ通信する手法の確立が課題となっていました。このような課題の解決に向けて、本共同研究では、世界最大のトカマク型超伝導プラズマ実験装置JT-60SAにおいて、高頻度のデータ通信を行うための専用のネットワークの設計を進め、JT-60SAのリアルタイム制御システムで活用することを目的に、従来技術では不可能だった、高い頻度と安定性を両立する通信技術の研究開発を進めてきました。

2. 技術の手法と成果

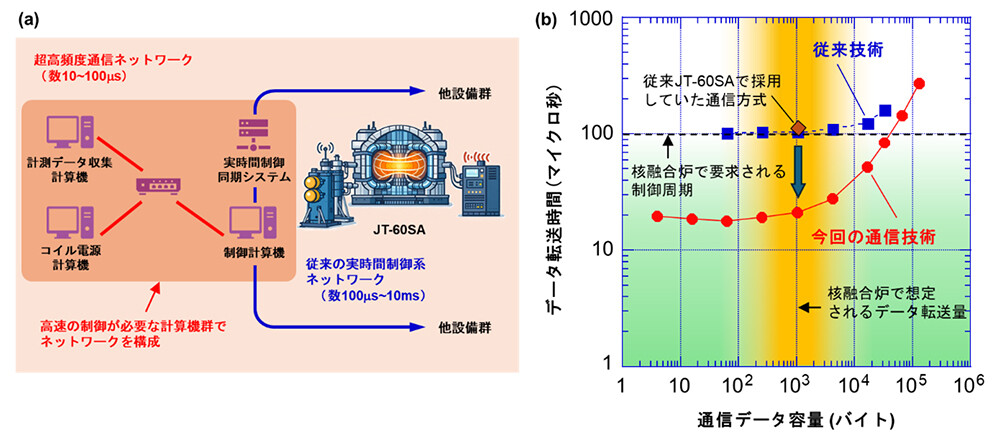

図1. (a)JT-60SAにおける超高頻度通信ネットワークの設計。(b)本技術による通信データ容量に対する転送時間の変化。核融合炉で想定される1キロバイト容量で100マイクロ秒以下の高頻度のデータ通信を実現。

核融合炉の制御ネットワーク通信は、計測データの収集、制御対象となる物理量の評価と制御量の算出、電源設備等のアクチュエータへの指令という流れで行われます。この一連の流れを完了するまでに求められる時間は、制御対象が成長する時間スケールで決まります。特に核融合炉では、高い圧力のプラズマで急速に大きくなる不安定性が発生する可能性があり、100マイクロ秒という短い時間で高速に制御する必要があります。つまり、制御量の算出等に必要な時間を確保するためにも、数10マイクロ秒という極めて短い時間でのデータ通信を高い頻度で実現する必要があります。
　一方で、原型炉を含む将来の核融合炉では、関連設備によるプラント規模の拡大により、制御ネットワーク内の計算機間の通信距離は数100m程度になることが想定されています。また、プラズマの不安定性の予測制御計算のためには3次元情報等を含む1キロバイト程度のデータ転送が必要となります。しかし、従来の技術では、そもそも100マイクロ秒以下という時間でのデータ通信を核融合プラント内で想定される距離とデータ容量の制約内で行うことができませんでした。
　そこで本共同研究では、図1(a)に示すように、JT-60SAにおいて高圧力プラズマで発生しやすい不安定性を制御するために必要な専用ネットワークの設計を進めてきました。このネットワーク上では、磁場情報等を含む計測データ収集計算機から計測データが制御計算機に転送され、制御計算機がプラズマの予測計算および制御指令値の算出を行い、コイル電源計算機に指令値を転送するという流れでプラズマを高速に制御します。JT-60SAにおいて上述のような将来の核融合炉で要求される高頻度のデータ通信を安定的に行うための専用の制御ネットワーク構成の設計を進めるとともに、100マイクロ秒以下の周期性という超高頻度かつ定められた時間までに確実にデータ転送を完了できる確定性を備えた超高頻度確定性通信技術を確立しました。そして、当該技術をJT-60SAの制御ネットワーク内で400m離れた計算機に組み込んだ評価試験環境を構築し、実証試験において、データ転送時間を評価しました。その結果、図1(b)に示すように、核融合炉で要求される100マイクロ秒以下の周期性という極めて高い頻度のデータ通信に世界で初めて成功しました。これは、将来の核融合炉で想定される高圧力のプラズマで起こる不安定性を高度に制御し、原型炉開発における長時間運転の可能性を大幅に向上させる成果となります。今後は、JT-60SAの加熱実験に向けて、多くの計算機群が配置された制御ネットワーク内での評価を行い、高圧力プラズマのリアルタイム制御に応用していく予定です。

● 超高頻度確定性通信技術

核融合炉のリアルタイム制御では、距離とデータ容量の制約がある中で、100マイクロ秒以下の周期性を持った極めて高い頻度の通信を実現しなければなりません。さらに、定められた時間までにデータ転送が安定的に完了することを保証する確定性も重要です。このような通信を実現するためには、

を実現する必要があります。
　制御計算機では、データ転送に要する時間を低減し、極めて高い頻度かつ低遅延な通信の実現が求められます。そこで本技術では、「周期的に繰り返し通信する」といった特徴に着目し、通信制御に関する情報交換を最適化しました。この特徴は、核融合炉のリアルタイム制御のみならず、多くの確定性通信ユースケースに共通するものです。図2(a)のように、従来技術では、あらゆる通信に対応するため、データ送信の直前に通信制御情報交換します。これは、データ送信の直前まで、次に送信するデータの詳細を確定することができず、通信制御情報を生成できないためです。従来技術は汎用的な通信に適用できる一方で、通信制御情報の交換時間を原因として極めて高い頻度の通信への適用が困難でした。そこで、対象とするユースケースを周期的な通信に限定し、事前に通信制御情報を確定させることで極めて高い頻度での通信を可能とする通信制御技術を確立、通信用ライブラリとして実装しました。具体的には、受信装置から送信装置に対する確認応答に、次周期のデータ送信時に使用する通信制御情報を付与しました。送信装置は、この通信制御情報にもとづき次回データ送信を行います。これにより、データ送信直前の通信制御情報交換が不要となり、極めて高い頻度のデータ転送が可能になりました。
　図2(b)にネットワークにおける遅延ゆらぎの低減例を示します。ネットワークに多数の制御計算機が存在する場合、データの合流地点において転送待ちが発生する可能性があります。例えば、イーサネットネットワークにおいては、イーサネットスイッチ等のネットワーク機器において一部データに転送待ちが発生し、遅延ゆらぎが生じる可能性がありました。そこで、TSN^※5に代表される送信タイミングを制御する仕組みを用いることで遅延ゆらぎを回避し、マイクロ秒オーダーの確定性通信を実現します。

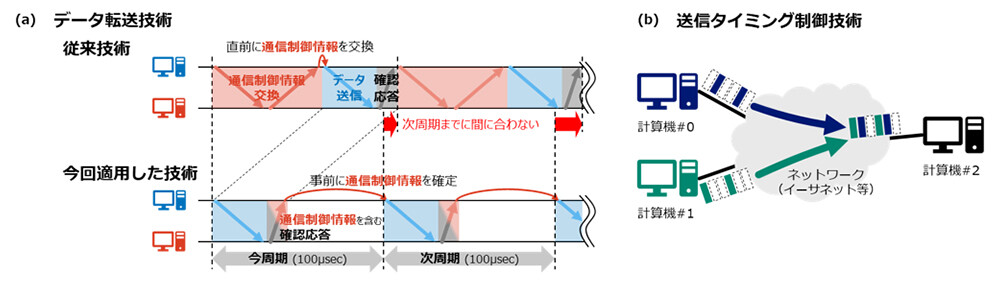

図2. (a)高い頻度と低遅延を実現するデータ転送技術。(b)遅延ゆらぎ低減するための送信タイミング制御技術。

3. 各社の役割

4. 今後の展開

本成果は、JT-60SAの今後の加熱実験において目標とする高圧力プラズマの長時間維持のためのリアルタイム制御に不可欠なものであるとともに、より大きなプラズマを少数の計測器で制御する原型炉の定常運転で必要となるプラズマ制御に繋がる画期的な成果です。本成果を受けてQSTとNTTはさらに連携を強化し、NTTが提唱するIOWN^※6をはじめとする先進技術を核融合研究開発に適用しながら、引き続き、フュージョンエネルギーの早期実用化に向けて取り組みます。これにより、グリーンでサステナブルな社会の実現に貢献していきます。
